B-83644CM/06 6. 变更 可 动 范围

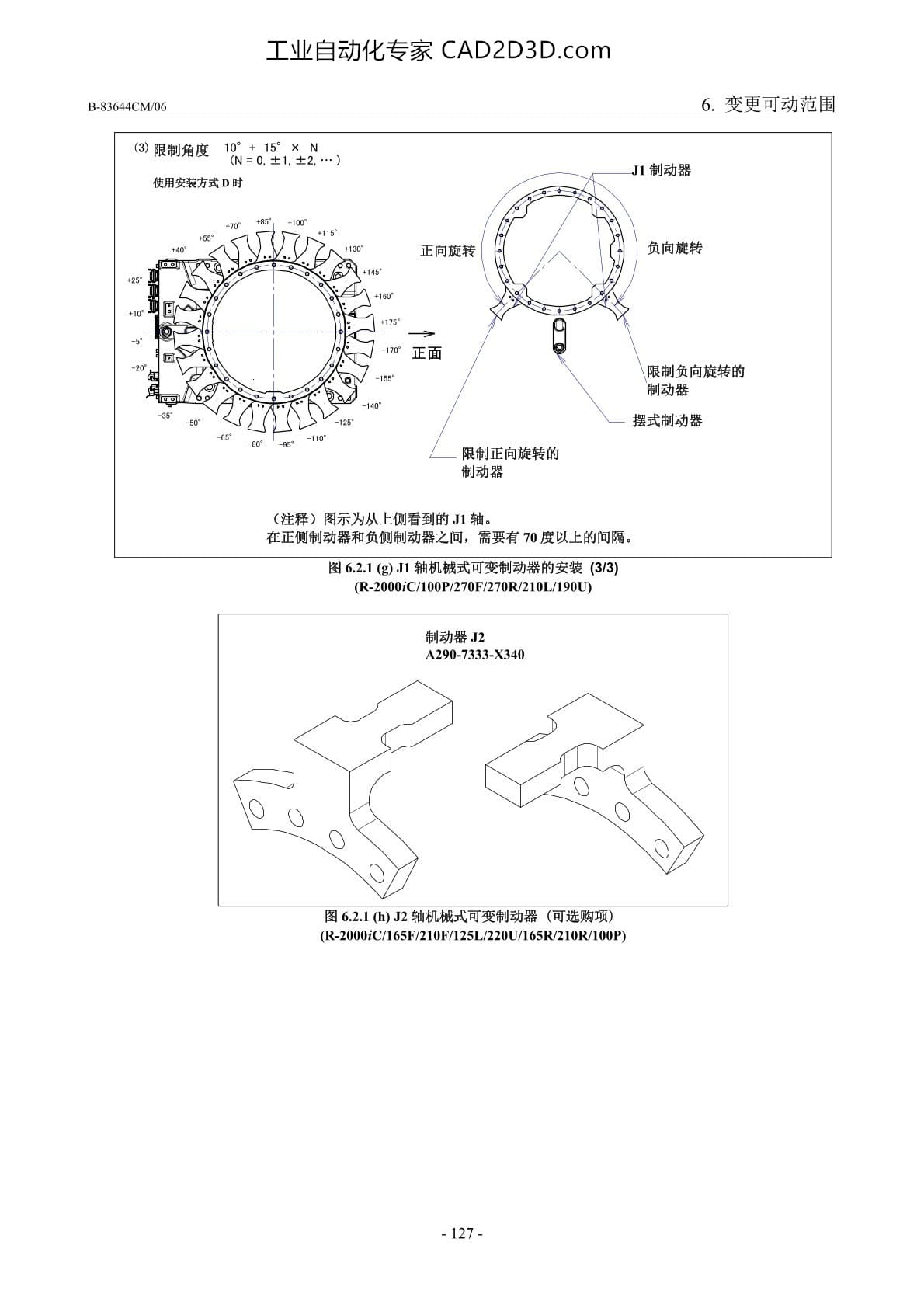

(3) 限制 角度 10 + 15”x N
(N=0, 士 1 士 2…)
使 用 安装 方式 D 时
\ 限 制 负 向 旋转 的
制动器
/ 一 摆 式 制动器
/
全” 限制 正 向 旋转 的
制动器
《注释 ) 图 示 为 从 上 侧 看 到 的 J1 轴 。
在 正 侧 制动器 和 负 侧 制动器 之 间 , 需 要 有 70 度 以 上 的 间隔 。
图 6.2.1 (g) J1 轴 机 械 式 可 变 制动器 的 安装 (3/3)
(R-2000;iC/100P/270F/270R/210L/190U)
制动器 J2
A290-7333-X340
图 6.2.1 (hb) J2 轴 机 械 式 可 变 制动器 〈 可 选 购 项 )
(R-2000iC/165F/210F/125L/220U/165R/210R/100P)
-127-
