设定复线
工业 自动 化 专家 CAD2D3D.com
3. 基 本 操作 B-83304CMI04
9
3
JOB {70 12 HLTED
= 506 |
Bl =5 确定 取消

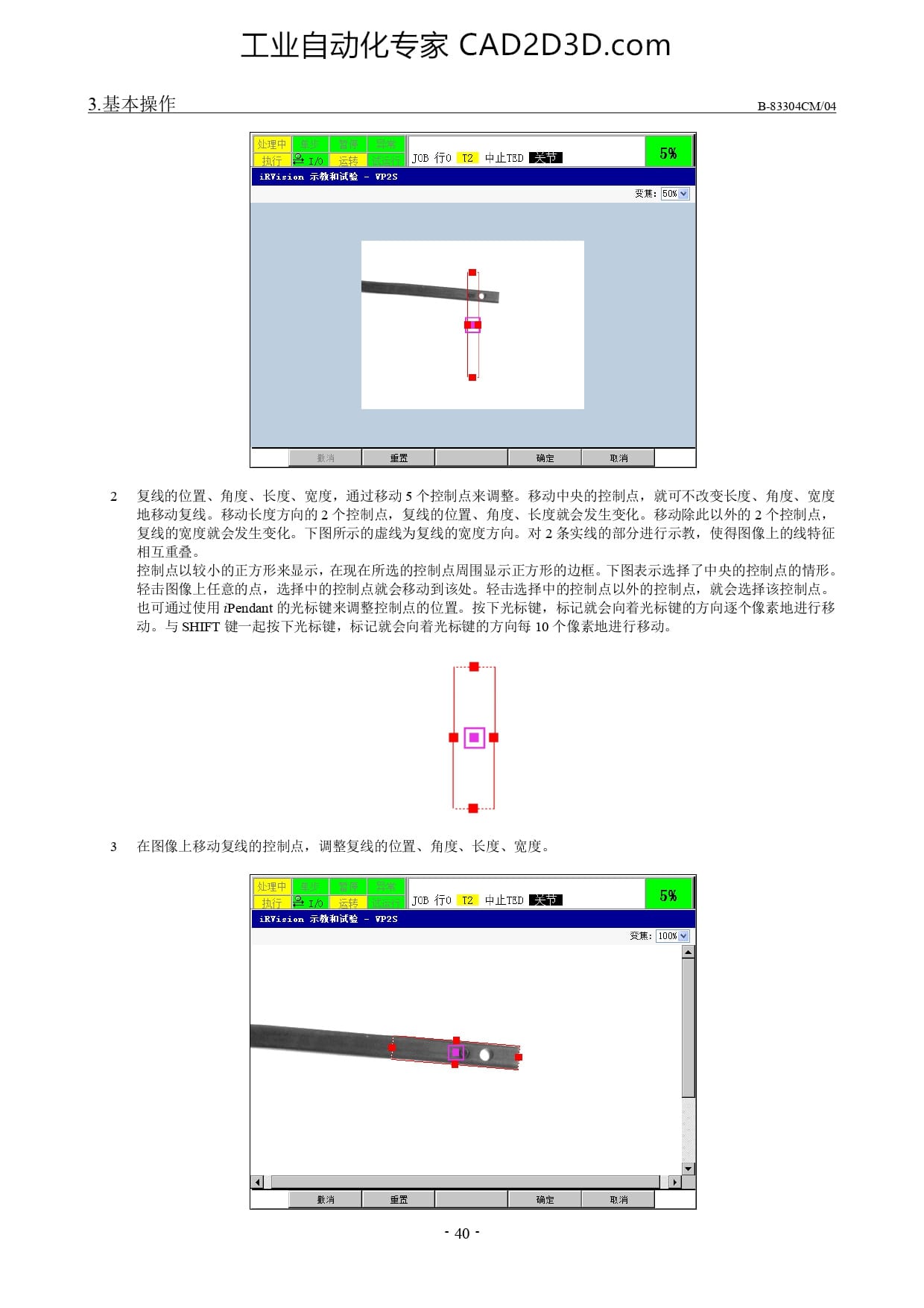

复线 的 位 置 、 角 度 、 长 度 、 宽 度 ， 通 过 移动 5 个 控制 点 来 调整 。 移动 中 央 的 控制 点 ， 就 可 不 改变 长 度 、 角 度 、 宽 度
地 移动 复线 。 移 动 长 度 方 向 的 2 个 控制 点 ， 复 线 的 位 置 、 角 度 、 长 度 就 会 发 生变 化 。 移 动 除 此 以 外 的 2 个 控制 点 ，
复线 的 宽度 就 会 发 生变 化 。 下 图 所 示 的 虚线 为 复线 的 宽度 方向 。 对 2 条 实 线 的 部 分 进行 示 教 ， 使 得 图 像 上 的 线 特征
AR
控制 点 以 较 小 的 正方 形 来 显示 , 在 现在 所 选 的 控制 点 周围 显示 正方 形 的 边框 。 下 图 表示 选择 了 中 央 的 控制 点 的 情形 。
轻 击 图 像 上 任意 的 点 ， 选 择 中 的 控制 点 就 会 移动 到 该 处 。 轻 击 选择 中 的 控制 点 以 外 的 控制 点 ， 就 会 选择 该 控制 点 。
也 可 通过 使 用 让 endant 的 光标 键 来 调整 控制 点 的 位 置 。 按 下 光标 键 ， 标 记 就 会 向 着 光标 键 的 方向 逐个 像素 地 进行 移
动 。 与 SHIFT 键 一 起 按 下 光标 键 ， 标 记 就 会 向 着 光标 键 的 方向 每 10 个 像素 地 进行 移动 。
=
-
在 图 像 上 移动 复线 的 控制 点 ， 调 整 复线 的 位 置 、 角 度 、 长 度 、 宽 度 。
Ik
B e
JOB 行 0 T2 中 止 TED
受信 :lnog 辐 |
