J2轴机械式可变制动器
工业 自动 化 专家 CAD2D3D.com
B-83644CM/06 6. 变更 可 动 范围
2
e/ FA
正 便 制动器 安装 部 位 负 侧 制动器 安装 部 位
(注释 ) 图 示 为 从 电机 侧 看 到 的 J2 轴 。
在 正 侧 制 动 器 和 负 侧 制动器 之 间 ， 需 要 有 30 度 以 上 的 间隔 。

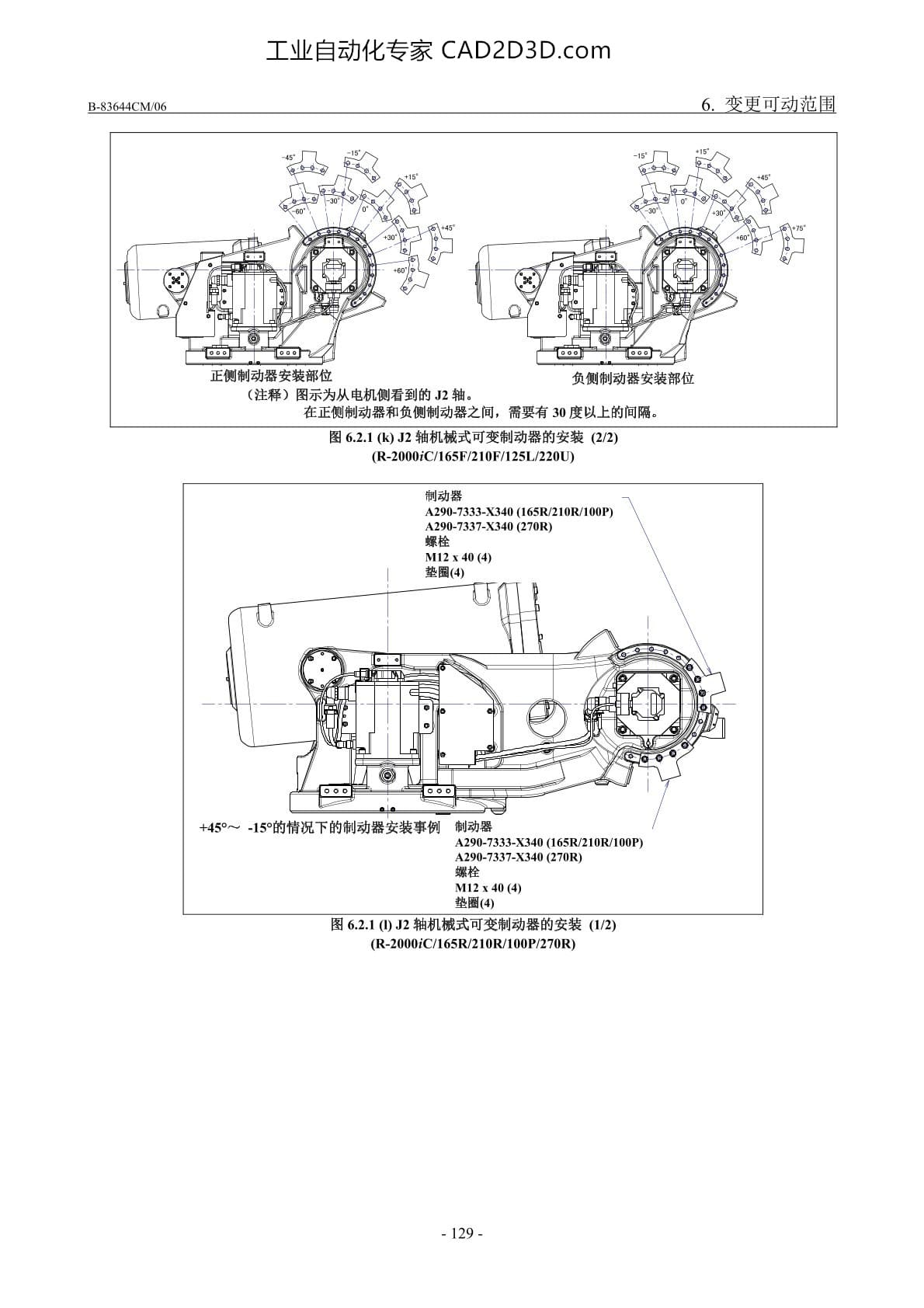

图 6.2.1 (ko) 32 轴 机 械 式 可 变 制动器 的 安装 (2/2)
(R-2000iC/165F/210F/125L/220U)
制动器 -
A290-7333-X340 (165R/210R/100P) \
A290-7337-X340 (270R) \
螺栓 \
MI2 x 40 (4) \
| 2 10) \
+45~ -15" 的 情况 下 的 制动器 安装 事例 “制动器 /
‘A290-7333-X340 (165R/210R/100P)
A290-7337-X340 (270R)
it
MI12 x 40 (4)
垫圈 (4)
图 6.2.1 (0 J2 轴 机 械 式 可 变 制动器 的 安装 (12)
(R-2000iC/165R/210R/100P/270R)
