J3轴机械式可变制动器
动 化 专家 CAD2D3D.com
B-83644CM/06
负 侧 制 动 器 安装 部 位
在 正 侧 制动器 和 负 侧 制动器 之 间 ， 需 要 有 30? 以 上 的 间隔 。

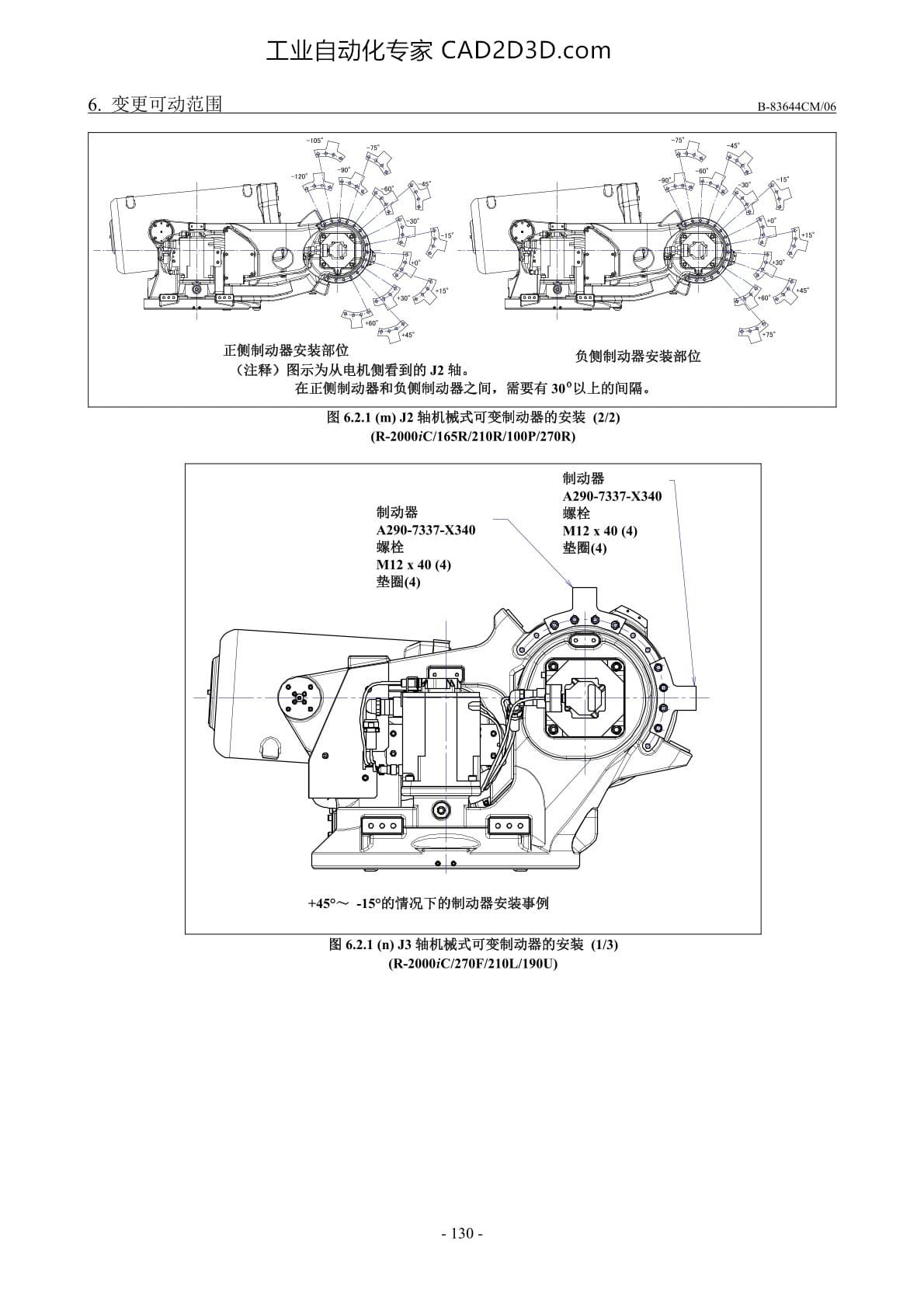

图 6.2.1 (m) J2 轴 机 械 式 可 变 制 动 器 的 安装 (2/2)
(R-2000iC/165R/210R/100P/270R)
制动器 -
A290-7337-X340 |
制动器 e |
A290-7337-X340 MI2x40 (4) \
螺栓 N HEE) \
MI2 x 40 (4) SN \
0 (4) |
+45°~ -15°H I T il h 88 2wl
图 6.2.1 (np) J3 轴 机 械 式 可 变 制动器 的 安装 (13)
(R-2000iC/270F/210L/190U)
-130-
