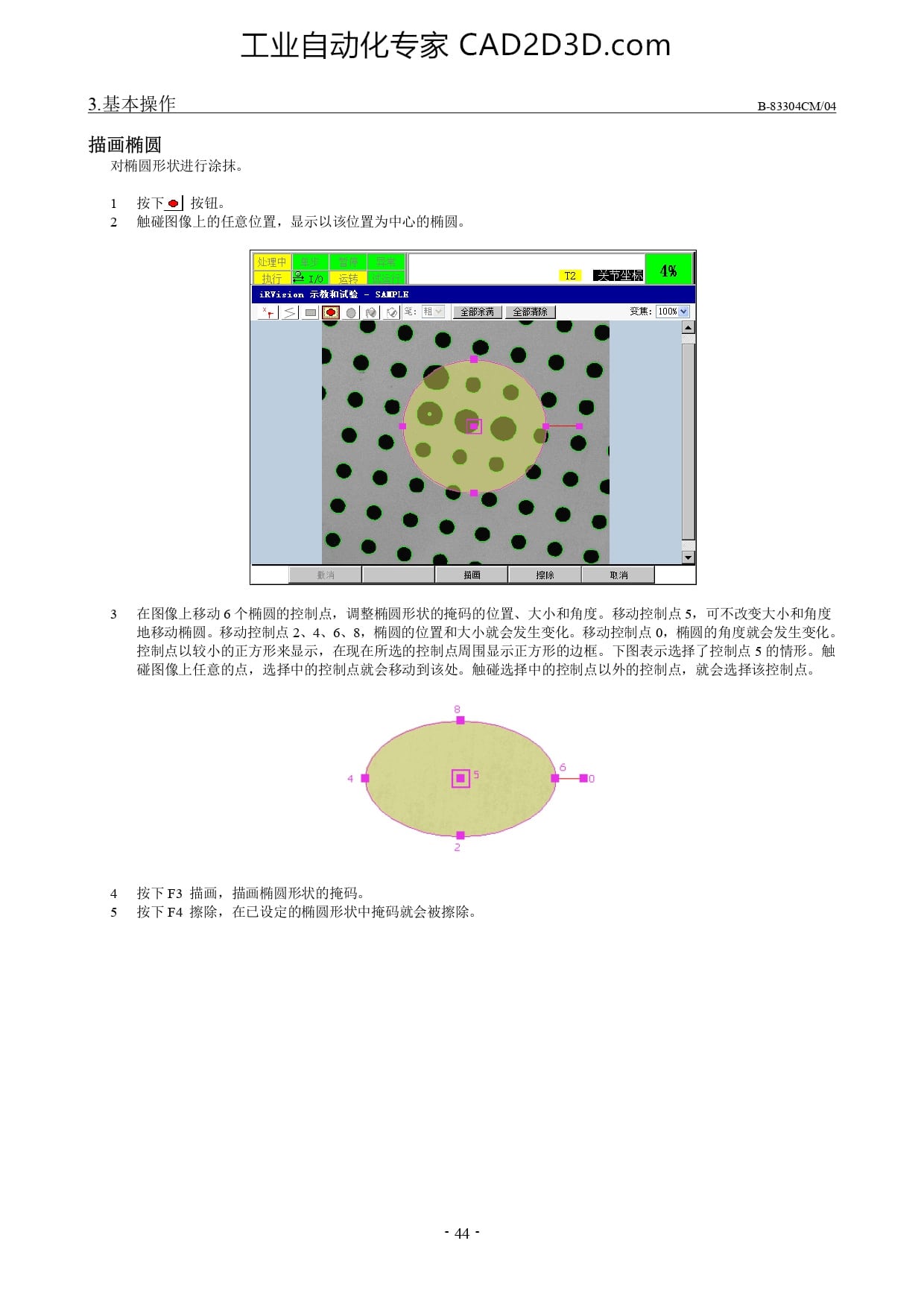

3. 基 本 操作 B-83304CM/04
描画 椭圆
对 情 圆 形状 进行 涂抹 。
1
2
4
5
按 下 @@| 按钮 。
触 磁 图 像 上 的 任意 位 置 ， 显 示 以 该 位 置 为 中 心 的 椭圆 。
IEEEEIEEET
在 图 像 上 移动 6 个 李 圆 的 控制 点 ， 调 整 顶 圆 形状 的 掩 码 的 位 置 、 大 小 和 角度 。 移 动 控制 点 5， 可 不 改变 大 小 和 角度
地 移动 椭圆 。 移 动 控制 ! 、6、8， 椭 圆 的 位 置 和 大 小 就 会 发 生变 化 。 移 动 控制 点 0， 椭 圆 的 角度 就 会 发 生变 化 。
控制 点 以 较 小 的 正方 形 来 显示 ， 在 现在 所 选 的 控制 点 周围 显示 正方 形 的 边框 。 下 图 表示 选择 了 控制 点 5 的 情形 。 俺
碰 图 像 上 任意 的 点 ， 选 择 中 的 控制 点 就 会 移动 到 该 处 。 触 磁 选 择 中 的 控制 点 以 外 的 控制 点 ， 就 会 选择 该 控制 点 。
8
按 下 F3 描画 ， 描 画 椭圆 形状 的 掩 码 。
按 下 F4 控 除 ， 在 已 设 定 的 椭圆 形状 中 掩 码 就 会 被 控 除 。
