B-§3754CM/03 5. 向 末端 执行 器 布线 和 安 设 管线
5.1 气压 供应 〈 可 选 购 项 )
机 器 人 的 联机 座 侧面 和 415 供 有 通 向 末端 执行 器 的 用 来 供应 气压 的 供应 口 。
请 用 户 根据 所 使 用 的 管 准 备 管 。 一 定 把 管 固定 在 手臂 盖 板 取 下 口 附近 。 提 供电 缆 夹 可 选 购 项 (A05B-1226-K021)。
应 换 上 新 的 六 角 头 螺栓 。 重 新 利用 六 角 头 螺栓 时 ， 务 须 用 密封 胶带 予以 密封 。
提
2 路 经 ， 面 板 接头 X2
六 角 头 螺栓
M5x25(6)
规格 :A97L-0318-0450#052510S
用 户 电缆 电缆 夹 (可 选 购 项 )
规格 : A05B-1226-K021 2 路 经 ， 面 板 接头 x2
jj Rec3/8 四 型 (空气 入 口 侧 )
2 路 经 ;面板 接头 2
Rec3/8 四 型 《空气 入 口 侧 )
HERLHR

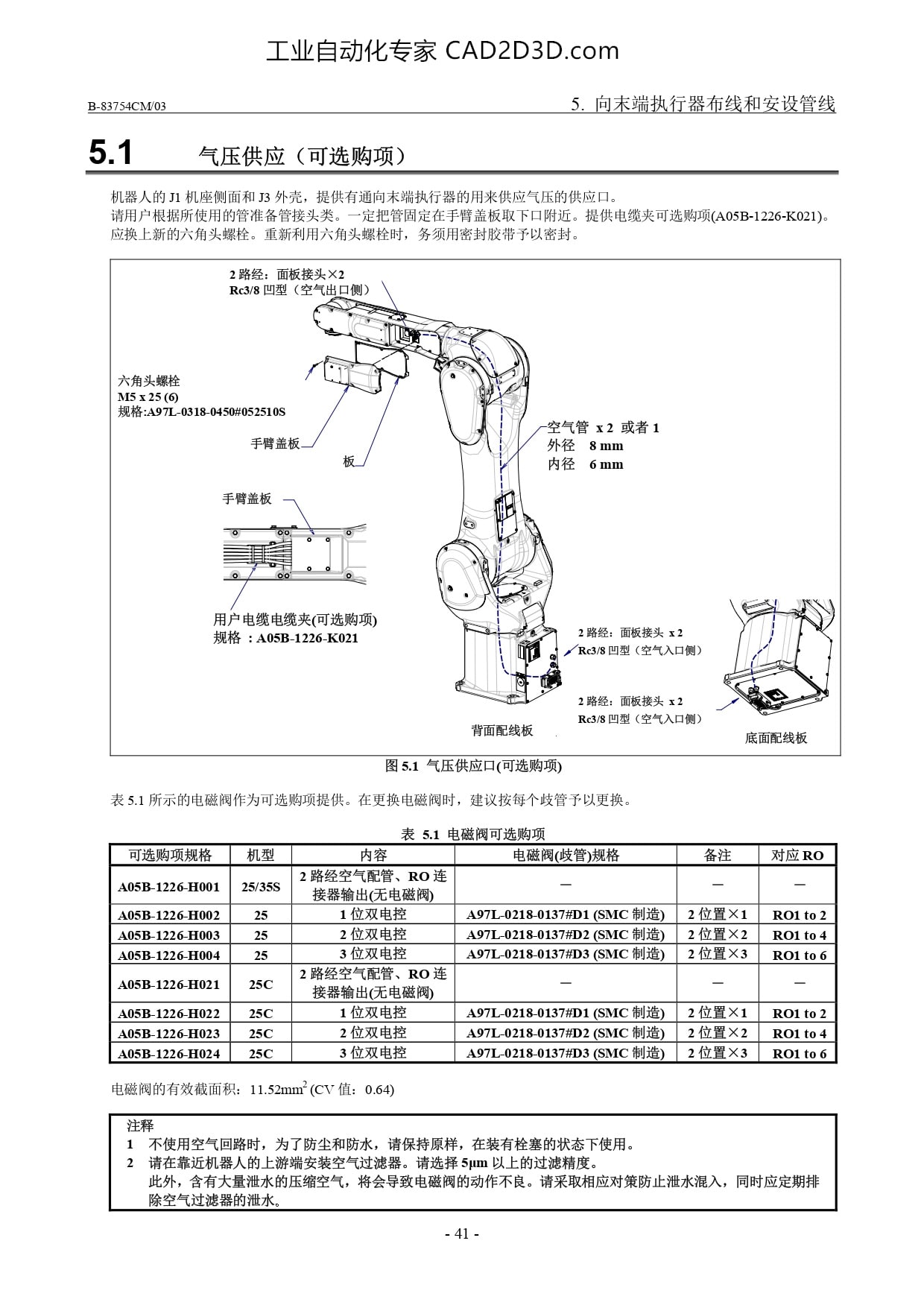

图 5.1 气压 供应 口 (可 选 购 项 )
表 5.1 所 示 的 电磁 阀 作为 可 选 购 项 提供 。 在 更 换 电磁 阀 时 ， 建 议 按 每 个 歧 管 了 予以 更 换 。
表 5.1 电磁 阀 可 选 购 项
可 选 购 项 规格 电磁 阀 ( 歧 管 ) 规 格 对 应 RO
2 路 经 空气 配 管 、RO 连 国 国
A05B-1226-H001 R CE R
A05B-1226-H002 1 位 双 电 控 A97L_0218-0137#DI (SMC 制造 ) Rolto2
A05B-1226-H003 2 位 双 电 控 A97L-0218-0137#D2 (SMC 制造 ) Rolto4
A05B-1226-H004 3 位 双 电 控 A97L-0218-0137#D3 (SMC 制造 ) Rolto6
2 路 经 空气 配 管 、RO 连 _ _
A05B-1226-H021 5 R CE R
A05B-1226-H022 1 frA A97L-0218-0137#D1 (SMC ffll i) RO1 to 2
A05B-1226-H023 5 2 位 双 电 : A97L-0218-0137#D2 (SMC 制造 ) Rolto4
A05B-1226-H024 3 位 双 电 : A97L-0218-0137#D3 (SMC 制造 ) Rolto6
电磁 阀 的 有 效 截面 积 ，11.52mmz (CV 值 :， 0.64)
注释
1 不 使 用 空气 回路 时 ， 为 了 防 尘 和 防水 ， 请 保持 原样 ， 在 装 有 栓塞 的 状态 下 使 用 。
2 ， 请 在 靠近 机 器 人 的 上 游 端 安装 空气 过 滤器 。 请 选择 shm 以 上 的 过 滤 精 度 。
此 外 ,含有 大 量 泄 水 的 压缩 空气 ， 将 会 导致 电磁 阀 的 动作 不 良 。 请 采取 相应 对 策 防 止 泄 水 混入 ， 同 时 应 定期 排
除 空气 过 滤器 的 泄 水 。
