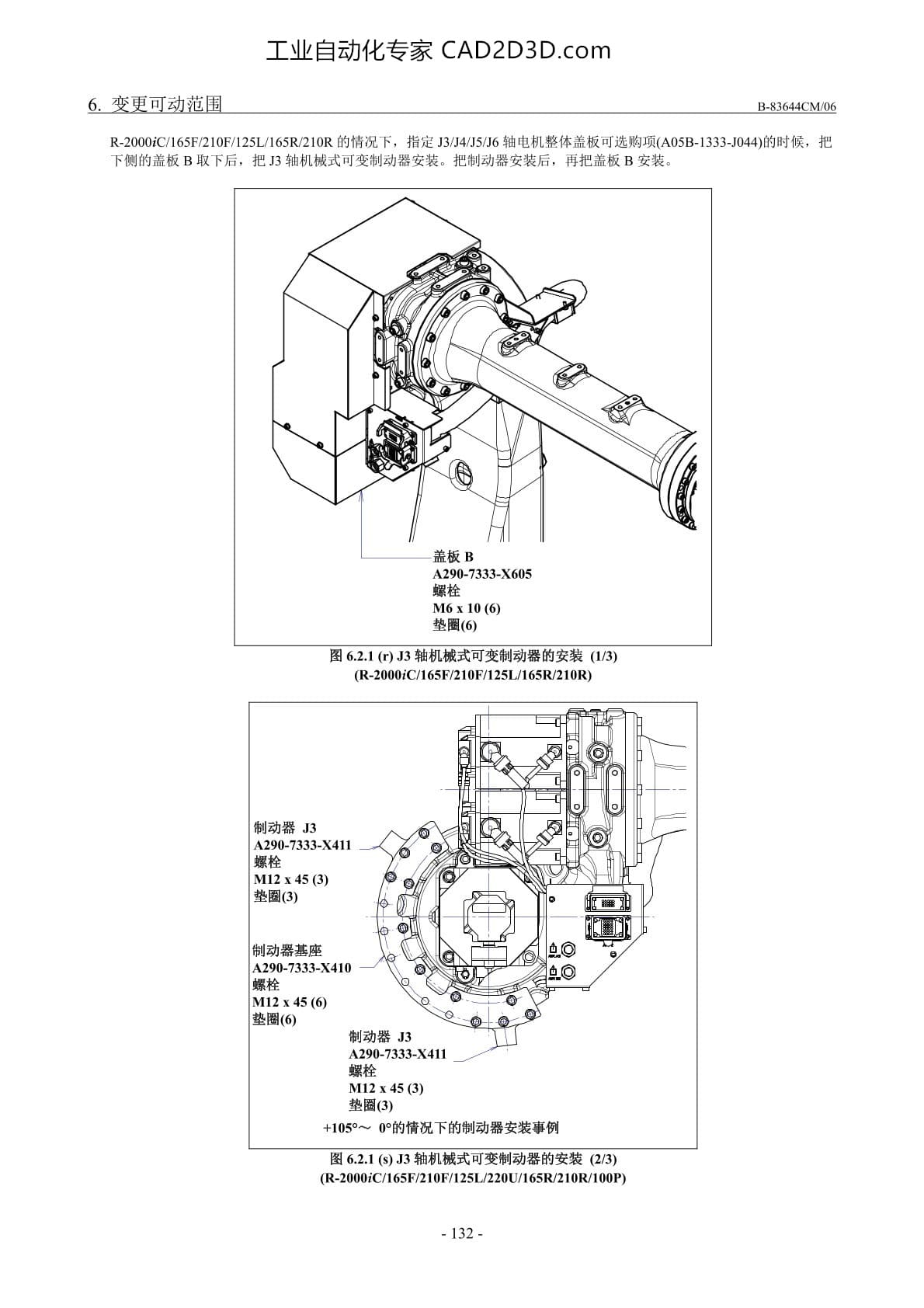

6. 变更 可 动 范围 B-83644CM/06
R-2000iC/165F/210F/125L/165R/210R (LR, $75E J3/04/15/16 轴 电 机 整体 盖 板 可 选 购 项 (A05B-1333-J044) 的 时 候 ， 把
下 便 的 盖 板 B 取 下 后 ， 把 J3 轴 机 械 式 可 变 制动器 安装 。 把 制动器 安装 后 ， 再 把 盖 板 B 安装 。
A290-7333-X605
螺栓
M6x10(6)
垫圈 (6)
图 6.2.1(D) J3 轴 机 械 式 可 变 制 动 器 的 安装 (13)
(R-2000iC/165F/210F/125L/165R/210R)
B 93
A290-7333-X411
螺栓
M12x 45 (3)
e (3)
制动器 基 座
A290-7333-X410 —
螺栓
MI12 x 45 (6)
218 (6)
制动器 J3
A290-7333-X411 一
螺栓
MI2x45 (3)
垫圈 3)
+105°~ 0 的 情况 下 的 制动器 安装 事例
图 6.2.1 (s) J3 轴 机 械 式 可 变 制 动 器 的 安装 (2/3)
(R-2000iC/165F/210F/125L/220U/165R/210R/100P)
-132 -
