B-§3754CM/03 5. 向 末端 执行 器 布线 和 安 设 管线
5.3 可 选 购 项 电缆 用 接口 (可 选 购 项 )
口 位 置 。 图 5.3 (D) 一 (d) 示 出 可 选 购 项 电缆 的 接口 。EEGRIRO)、 用 户 电线 ( 信
、 相 机 电缆 、 力 器 电缆 、 立 体 传感器 电缆 和 以 太 网 电缆 作为 可 ; s
。 提 供电 缆 夹 可 选 购 项 (A05B-1226-K021)。 应 换 上 新 的 六 角 头 螺栓 。 重 新 利用 六 角
头 螺栓 时 ， 务 须 用 密封 胶带 予以 密封 。
各 可 选 购 项 电费 的 配 线 板 上 已 按照 如 下 方式 进行 标注 。
EE(RIURO) 接 口 ，
用 户 电缆 (对 应 力 觉 传感器 、 立 体 传 感 器 的 信号 线 ):
相机 电缆 ;
力 觉 传感器 电线;
立体 传感器 电缆;
以 太 网 电线;
六 角 头 螺栓
M5x25(6)
规格 :A97L .0318-0450#052510S
手臂 盖 板
用 户 电缆 电缆 夹 (可 选 购 项 )
规格 : A0SB-1226-K021
背面 配 线 板 底面 配 线 板

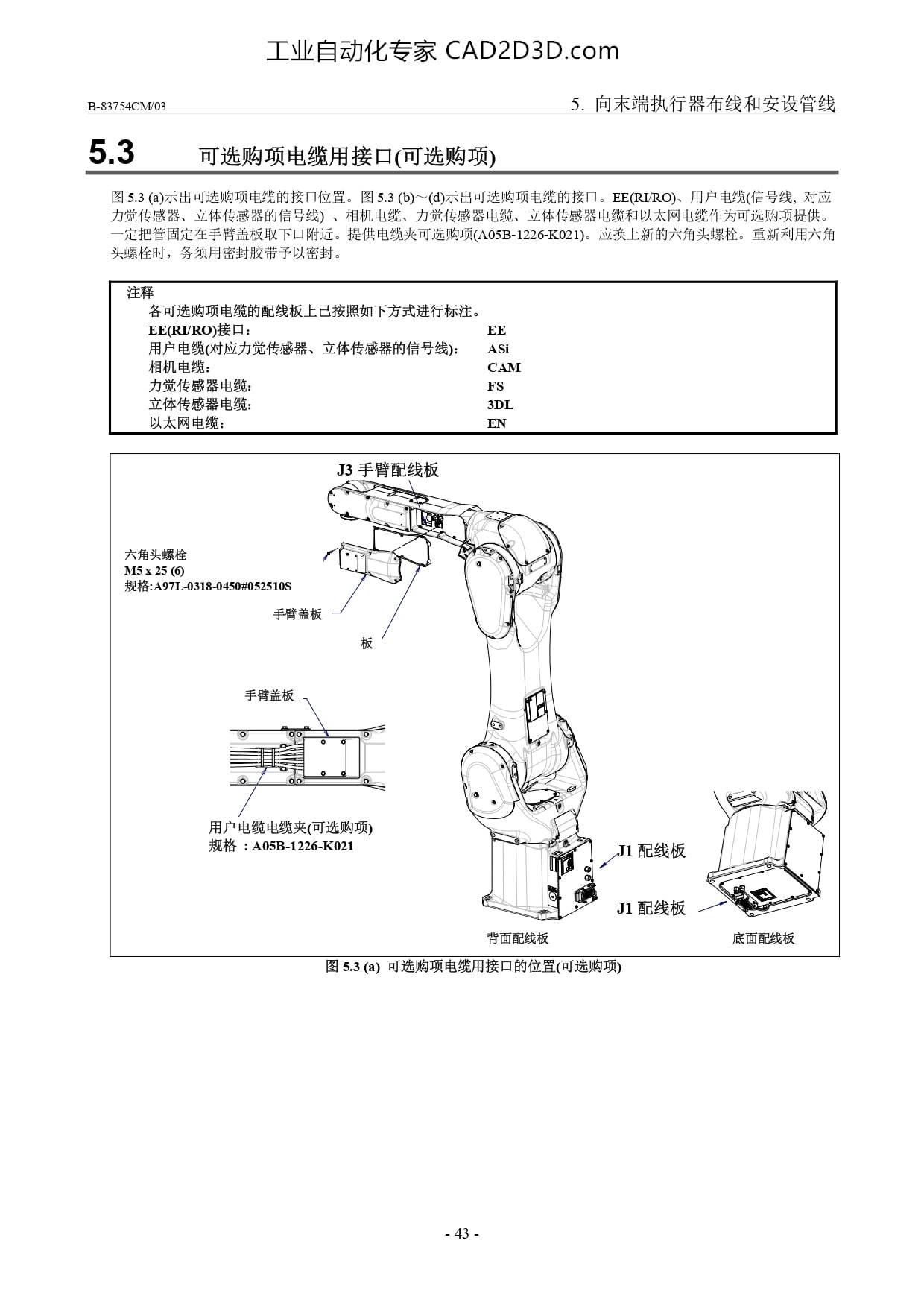

图 $.3 (a) 可 选 购 项 电缆 用 接口 的 位 置 (可 选 购 项 )
