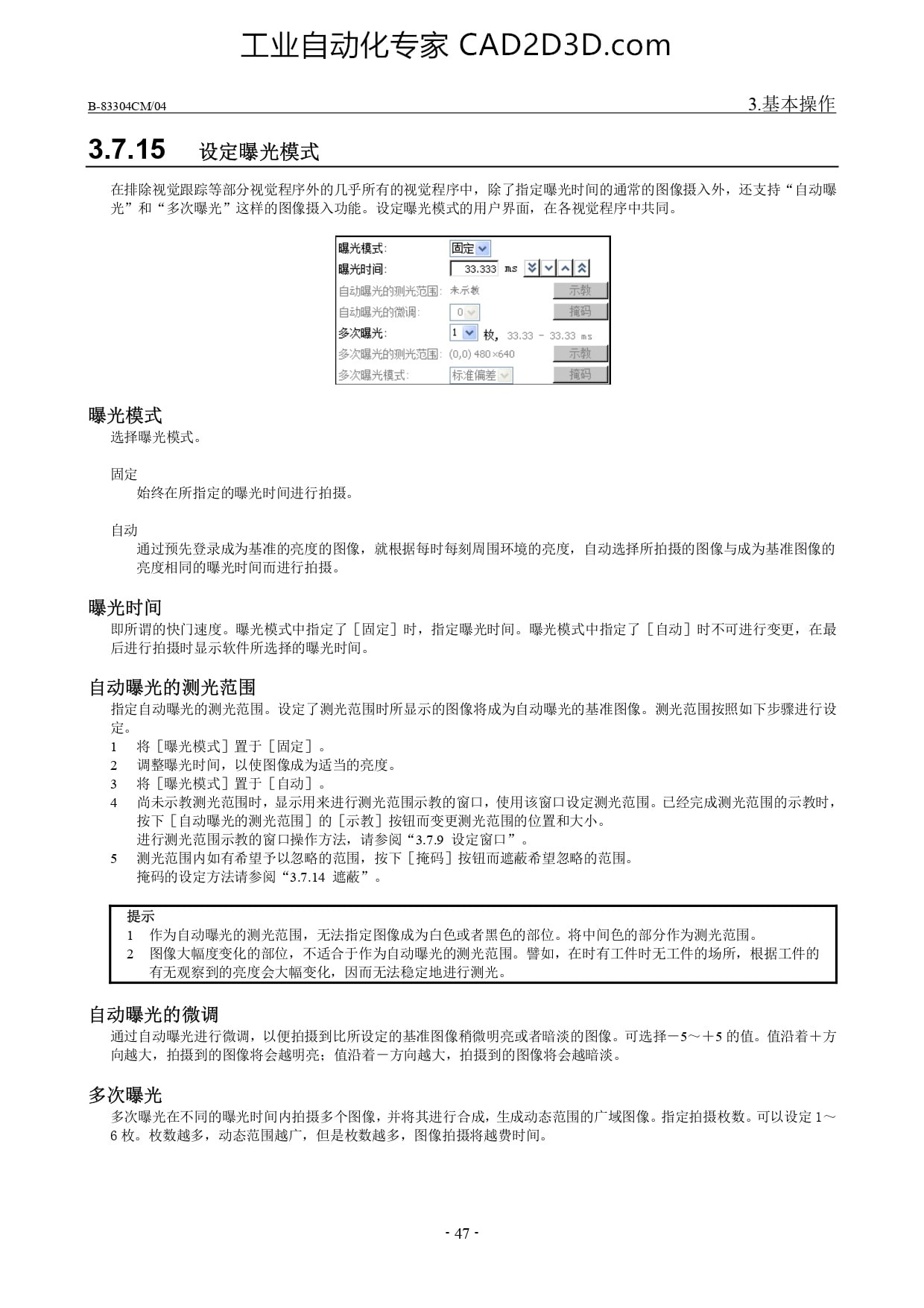

B-83304CM/04 3. 基 本 操作
3.7.15 。” 设 定 曝光 模式
在 排除 视觉 跟踪 等 部 分 视觉 程序 外 的 几乎 所 有 的 视觉 程序 中 ， 除 了 指定 曝光 时 间 的 通常 的 图 像 援 入 外 ， 还 支持 “自动 曝
光 ” 和 “多 次 曝光 ”这 样 的 图 像 摄 入 功能 。 设 定 曝光 模式 的 用 户 界面 ， 在 各 视觉 程序 中 共同 。
曝光 模式 iE v
曝光 时 间 33333 ns ¥ v|A|A
BEMEHAEEE: AR 示 教
调
曝光 模式
B,
固定
始终 在 所 指定 的 曝光 时 间 进 行 拍摄 。
自动
通过 预先 登录 成 为 基准 的 亮度 的 图 像 ， 就 根据 每 时 每 刻 周 围 环境 的 亮度 ， 自 动 选 择 所 拍摄 的 图 像 与 成 为 基准 图 像 的
亮度 相同 的 曝光 时 间 而 进行 拍摄 。
曝光 时 间
即 所 谓 的 快门 速度 。 曝 光 模式 中 指定 了 [固定 ] 时 ， 指 定 曝光 时 间 。 曝 光 模 式 中 指定 了 【[ 自动 ] 时 不 可 进行 变更 ， 在 最
后 进行 拍摄 时 显示 软件 所 选择 的 曝光 时 间 。
自动 曝光 的 测 光 范 围
指定 自动 曝光 的 测 光 范围 。 设 定 了 沉
定 。
1 将 [曝光 模式 ] 置 于 [固定 ]
2 调整 曝光 时 间 ， 以 使 图 像 成 为 适当 的 亮度 。
3 ”将 [曝光 模式 ] 置 于 [自动 ] 。
4
2
范围 时 所 显示 的 图 像 将 成 为 自动 曝光 的 基准 图 像 。 测 光 范 围 按 照 如 下 步骤 进行 设
窗口 ， 使 用 该 窗口 设 定 测 光 范围 。 已 经 完成 测 光 范围 的 示 教 时 ，
围 。 譬 如， 在 时 有 工件 时 无 工件 的 场所 ， 根 据 工件 的
有 无 观察 到 的 亮度 会 大 幅 变 化 ， 因 而 无 法 稳定 地 进行
自动 曝光 的 微调
通过 自动 曝光 进行 微调 ， 以 便 拍 摄 到 比 所 设 定 的 基准 图 像 稍微 明亮 或 者 瞳 淡 的 图 像 。 可 选择 一 5 一 十 5 的 值 。 值 沿 着 十 方
向 越 大 ， 拍 摄 到 的 图 像 将 会 越 明亮 ; 值 沿 着 一 方向 越 大 ， 拍 摄 到 的 图 像 将 会 越 暗淡 。
多 次 曝光
多 次 曝光 在 不 同 的 曝光 时 间 内 拍摄 多 个 图 像 ， 并 将 其 进行 合成 ， 生 成 动态 范围 的 广 域 图 像 。 指 定 拍摄 枚 数 。 可 以 设 定 1 一
6 枚 。 枚 数 越 多 ， 动 态 范围 越 广 ， 但 是 枚 数 越 多 ， 图 像 拍 摄 将 越 费时 间 。
