FANUC Robot M-20iB 机构部 操作说明书

目录

空气2 点套件的检修 机构部连接器的检修

空气2 点套件的检修 机构部连接器的检修

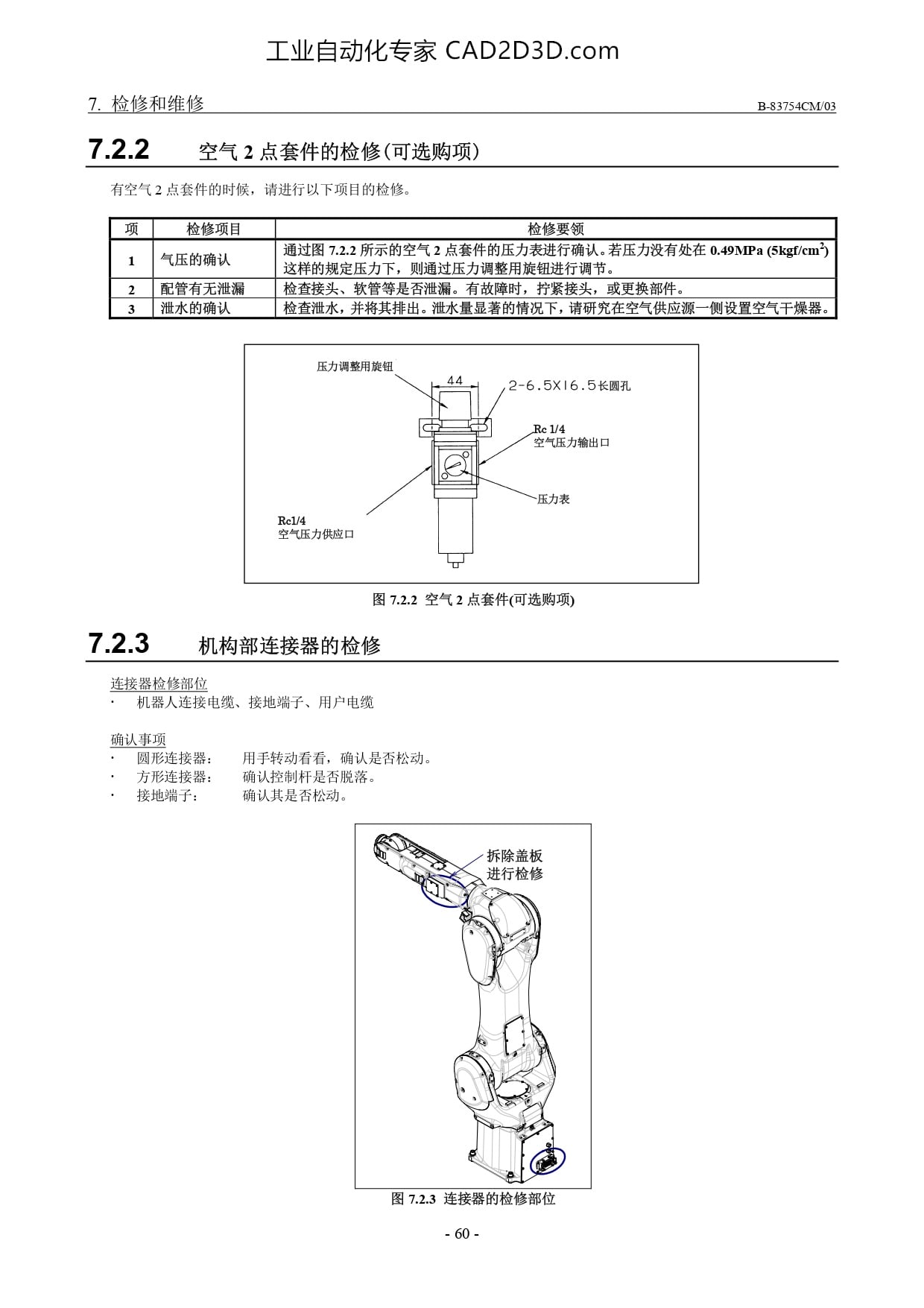

工业 自动 化 专家 CAD2D3D.com < 7. 检修 和 维修 B-§3754CM/03 7.2.2 空气 2 点 套件 的 检修 (可 选 购 项 ) 芍 件 的 时 候 , 请 进行 以 下 项 目的 检修 。 通过 图 7.2.2 所 示 的 空气 2 点 套件 的 压力 表 进 行 确认 。 若 压力 没有 处 在 0.49MPa (5Skgfrcm2) 这 样 的 规定 压力 下 , 则 通过 压力 调整 用 旋钮 进行 调节 。 检查 接头 、 软 管 等 是 否 泄漏 。 有 故障 时 , 拧 紧 接头 , 或 更 换 部 件 。 检查 泄 水 , 并 将 其 排出 。 泄 水 量 显著 的 情况 下 , 请 研究 在 空气 供应 源 一 侧 设置 空气 干燥 器 。 压力 调整 用 旋钮 2-6.5X16 .5 长 圆 孔 4 空气 压力 输出 口 压力 表 Rel4 空气 压力 供应 口 图 7.2.2 空气 2 点 套件 (可 选 购 项 ) 7.2.3 机构 部 连接 器 的 检修 连接 器 检修 部 位 机 器 人 连接 电缆 、 接 地 端子 、 用 户 电 缆 确认 事项 圆 形 连 接 器 : 用 手 转动 看 看 , 确 认 是 否 松动 。 方形 连接 器 : i 杆 接地 端子 : 下 图 7.2.3 连接 器 的 检修 部 位 - 60 -
