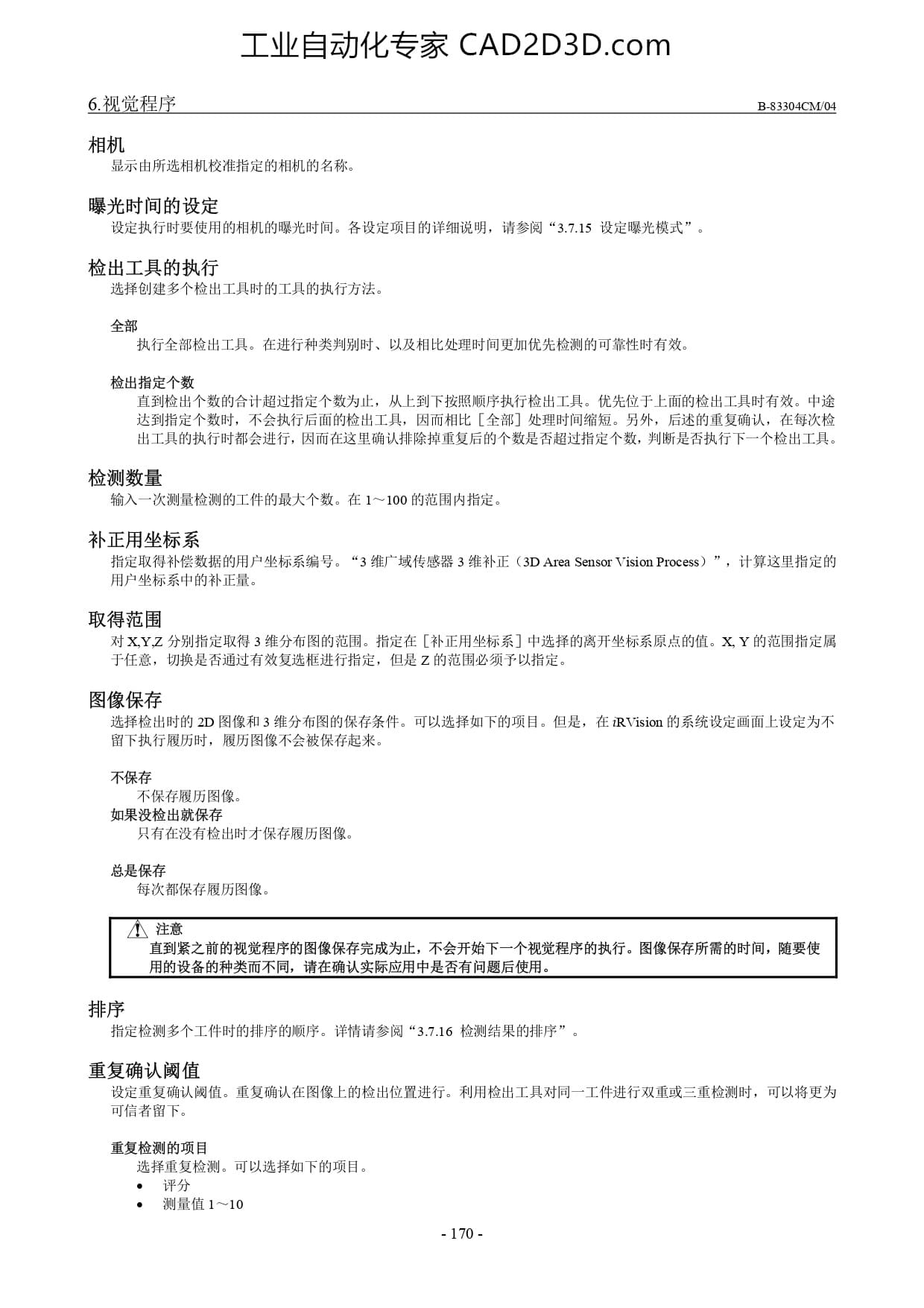

3 维广域传感器3 维补正
工业 自动 化 专家 CAD2D3D.com
和 视觉 程序 B-83304CM/04
相机
显示 由 所 选 相机 校准 指定 的 相机 的 名 称 。
曝光 时 间 的 设 定
设 定 执行 时 要 使 用 的 相机 的 曝光 时 间 。 各 设 定 项 目的 详细 说 明 ， 请 参阅 “3.7.15 设 定 曝 光 模 式 ”。
检 出 工具 的 执行
选择 创建 多 个 检 出 工具 时 的 工具 的 执行 方法 。
全 部
执行 全 部 检 出 工具 。 在 进行 种 类 判别 时 、 以 及 相 比 处 理 时 间 更 加 优先 检测 的 可 靠 性 时 有 效 。
检 出 指定 个 数
直到 检 出 个 数 的 合计 超过 指定 个 数 为 止 ， 从 上 到 下 按照 顺序 执行 检 出 工具 。 优 先 位 于 上 面 的 检 出 工具 时 有 效 。 中 途
达到 指定 个 数 时 ， 不 会 执行 后 面 的 检 出 工具 ， 因 而 相 比 [全 部 ] 处 理 时 间 缩短 。 另 外 ， 后 述 的 重复 确认 ， 在 每 次 检
出 工具 的 执行 时 都 会 进行 ， 因 而 在 这 里 确认 排除 掉 重复 后 的 个 数 是 否 超过 指定 个 数 ,判断 是 否 执行 下 一 个 检 出 工具 。
检测 数量
输入 一 次 测量 检测 的 工件 的 最 大 个 数 。 在 1~100 的 范围 内 指定 。
补正 用 坐标 系
划 定 取得 补偿 数据 的 用 户 坐 标 系 编号 。“3 维 广 域 传感器 3 维 补正 (3D Area Sensor Vision Process) ”， 计 算 这 里 指定 的
用 户 坐 标 系 中 的 补正 量 。
取得 范围
对 XY:Z 分 别 指定 取得 3 维 分 布 图 的 范围 。 指 定 在 [补正 用 坐标 系 ] 中 选择 的 离开 坐标 系 原点 的 值 。X, Y 的 范围 指定 属
于 任意 ， 切 换 是 否 通 过 有 效 复 选 框 进行 指定 ， 但 是 己 的 范围 必须 予以 指定 。
图 像 保存
选择 检 出 时 的 2D 图 像 和 3 维 分 布 图 的 保存 条 件 。 可 以 选择 如 下 的 项 目 。 但 是 ， 在 退 Vision 的 系统 设 定 画面 上 设 定 为 不
留 下 执行 履历 时 ， 履 历 图 像 不 会 被 保存 起 来 。
不 保存
不 保存 履历 图 像 。
如 果 没 检 出 就 保存
只 有 在 没有 检 出 时 才 保 存 履 历 图 像 。
总 是 保存
每 次 都 保存 履历 图 像 。
排序
指定 检测 多 个 工件 时 的 排序 的 顺序 。 详 情 请 参阅 “3.7.16 检测 结果 的 排序 ”。
重复 确认 阔 值
设 定 重复 确认 阔 值 。 重 复 确认 在 图 像 上 的 检 出 位 置 进行 。 利 用 检 出 工具 对 同一 工件 进行 双重 或 三 重 检测 时 ， 可 以 将 更 为
可 信者 留 下 。
重复 检测 的 项 目
选择 重复 检测 。 可 以 选择 如 下 的 项 目 。
o P4
。 测量 值 1 一 10
-170 -
