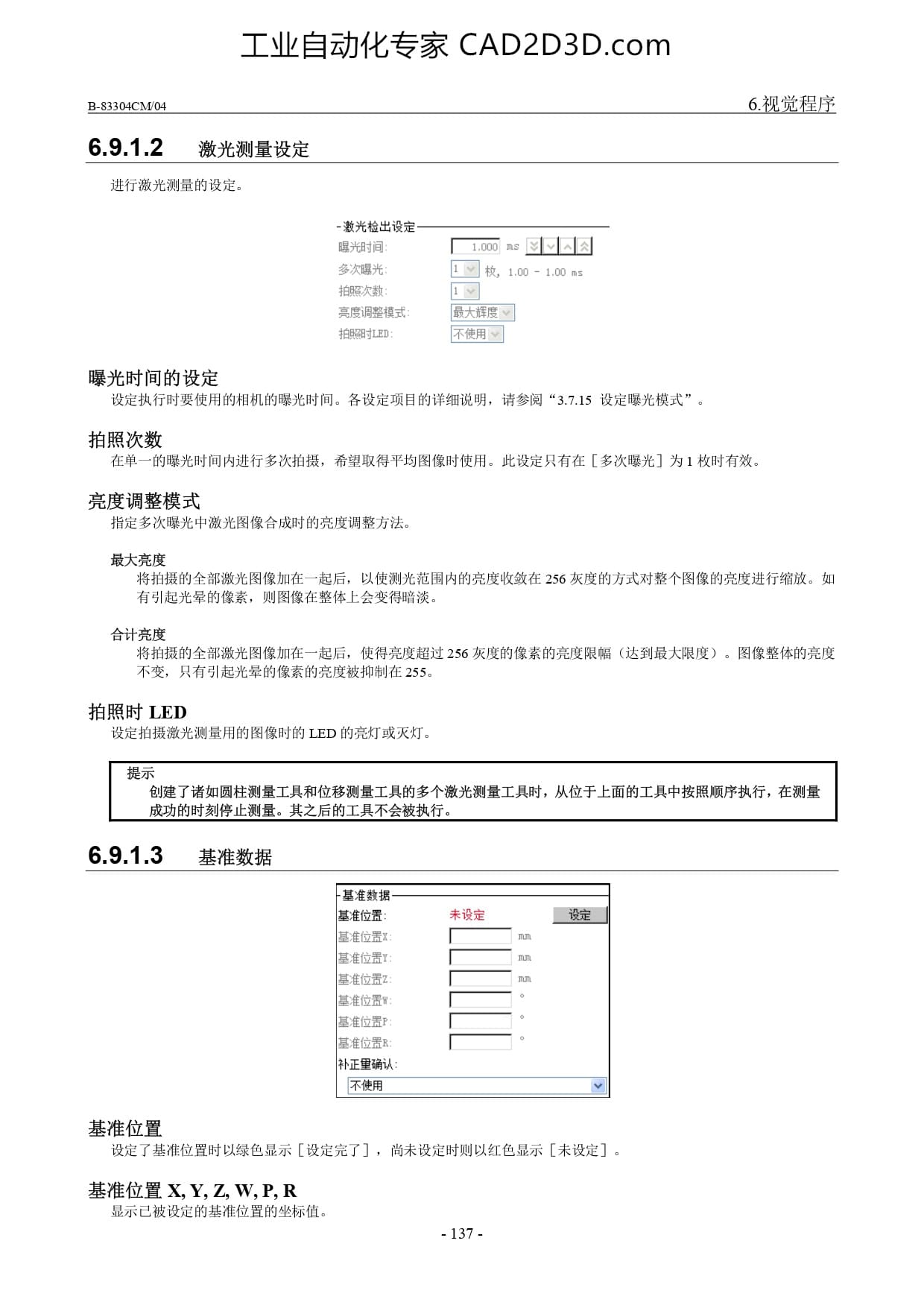

B-83304CM/04 6. 视 觉 程 序
6.9.1.2 激光 测量 设 定
进行 激光 测量 的 设
-激光 检 出 设 定
曝光 时 间
曝光 时 间 的 设 定
设 定 执行 时 要 使 用 的 相机 的 曝光 时 间 。 各 设 定 项 目的 详细 说 明 ， 请 参阅 “3.7.15 设 定 虽 光 模式 ”。
拍照 次 数
在 单一 的 曝光 时 间 内 进行 多 次 拍摄 ， 希 望 取得 平均 图 像 时 使 用 。 此 设 定 只 有 在 【多 次 曝光 ] 为 1 枚 时 有 效 。
亮度 调整 模式
指定 多 次 曝光 中 激光 图 像 合 成 时 的 亮度 调整 方法 。
最 大 亮度
将 拍摄 的 全 部 激光 图 像 加 在 一 起 后 ， 以
有 引起 光 晕 的 像素 ， 则 图 像 在 整体 上 会
围 内 的 亮度 收敛 在 256 灰 度 的 方式 对 整个 图 像 的 亮度 进行 缩放 。 如
合计 亮度
将 拍摄 的 全 部 激光 图 像 加 在 一 起
不 变 ， 只 有 引起 光 晕 的 像素 的
拍照 时 LED
设 定 拍摄 激光 测量 用 的 图 像 时 的 LED 的 亮 灯 或 灭 灯 。
使 得 亮度 超过 256 灰 度 的 像素 的 亮度 限 幅 〈 达 到 最 大 限度 ) 。 图 像 整体 的 亮度
被 抑制 在 255。
创建 了 诸如 圆柱 测量 工具 和 位 移 测量 工具 的 多 个 激光 测量 工具 时 ， 从 位 于 上 面 的 工具 中 按照 顺序 执行 ,在 测量
成 功 的 时 刻 停止 测量 。 其 之 后 的 工具 不 会 被 执行 。
6.9.1.3 ”基准 数据
基准 位 置
设 定 了 基准 位 置 时 以 绿色 显示 [ 设 定 完了 ] ， 尚 未 设 定时 则 以 红色 显示 [未 设 定 ] 。
基准 位 置 X, Y, Z, W, P, R
显示 已 被 设 定 的 基准 位 置 的 坐标 值 。
-137 -
