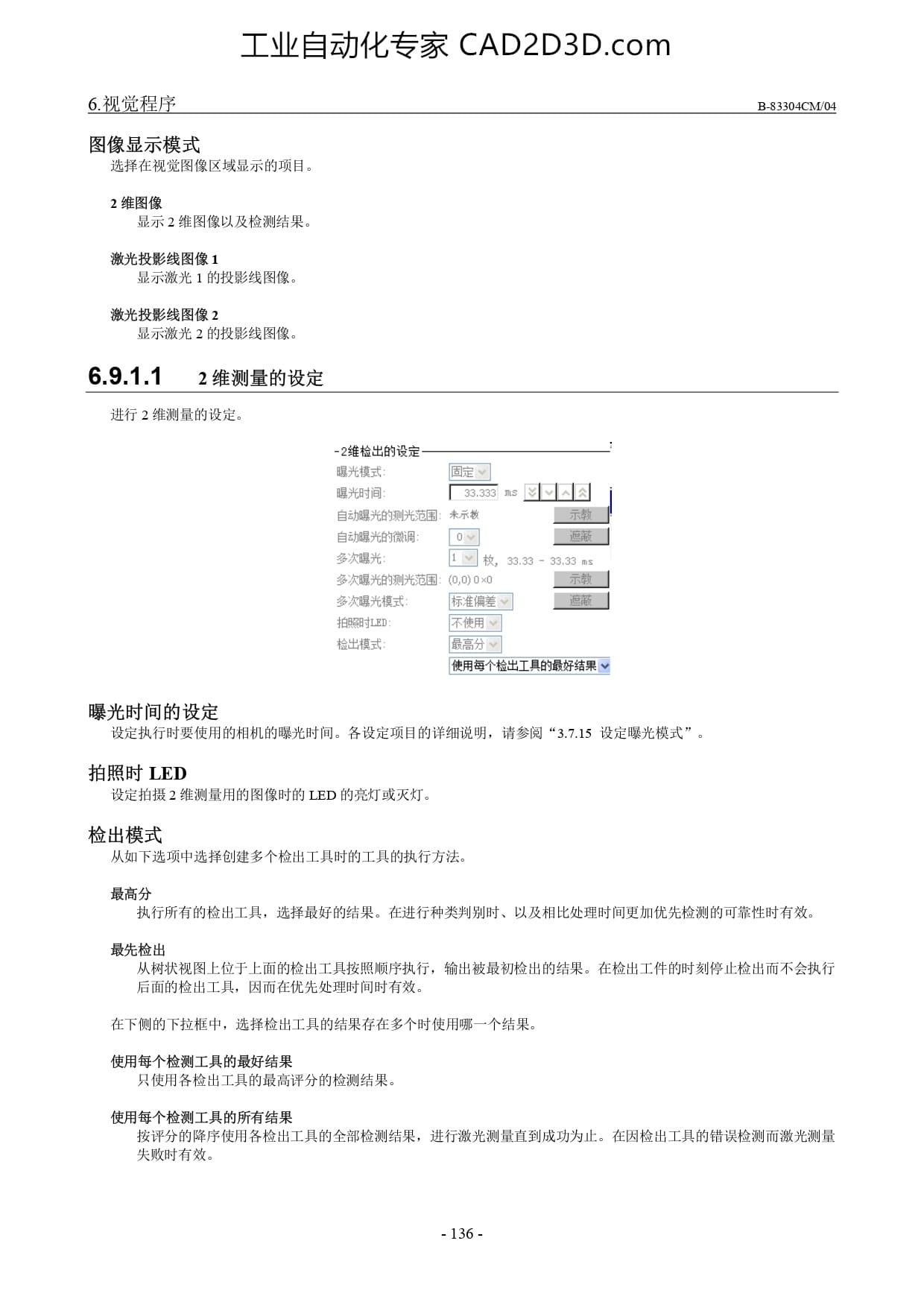

2 维测量的设定
工业 自动 化 专家 CAD2D3D.com
和 6 视觉 程序 B-83304CM/04
图 像 显 示 模 式
选择 在 视觉 图 像 区 域 显示 的 项 目 。
2 维 图 像
显示 2 维 图 像 以 及 检测 结果 。
激光 投影 线 图 像 1
显示 激光 1 的 投影 线 图 像 。
激光 投影 线 图 像 2
显示 激光 2 的 投影 线 图 像 。
6.9.1.1 ”2 维 测量 的 设 定
进行 2 维 测量 的 设 定 。
-2 维 检 出 的 设 定
[使用 每 个 检 出 工具 的 最 好 结果 区
曝光 时 间 的 设 定
设 定 执行 时 要 使 用 的 相机 的 眠 光 时 间 。 各 设 定 项 目的 详细 说 明 ， 请 参阅 “3.7.15 设 定 虽 光 模式 ”。
拍照 时 LED
设 定 拍摄 2 维 测 量 用 的 图 像 时 的 LED 的 亮 灯 或 灭 灯 。
检 出 模式
从 如 下 选项 中 选择 创建 多 个 检 出 工具 时 的 工具 的 执行 方法 。
最 高 分
执行 所 有 的 检 出 工具 ， 选 择 最 好 的 结果 。 在 进行 种 类 判别 时 、 以 及 相 比 处 理 时 间 更 加 优先 检测 的 可 靠 性 时 有 效 。
最 先 检 出
从 树 状 视图 上 位 于 上 面 的 检 出 工具 按照 顺序 执行 ， 输 出 被 最 初 检 出 的 结果 。 在 检 出 工件 的 时 刻 停止 检 出 而 不 会 执行
后 面 的 检 出 工具 ， 因 而 在 优先 处 理 时 间 时 有 效 。
在 下 侧 的 下 拉 框 中 ， 选 择 检 出 工具 的 结果 存在 多 个 时 使 用 哪 一 个 结果 。
使 用 每 个 检测 工具 的 最 好 结果
只 使 用 各 检 出 工具 的 最 高 评分 的 检测 结果 。
使 用 每 个 检测 工具 的 所 有 结果
按 评 分 的 降序 使 用 各 检 出 工具 的 全 部 检测 结果 ， 进 行 激光 测量 直到 成 功 为 止 。 在 因 检 出 工具 的 错误 检测 而 激光 测量
失败 时 有 效 。
-136 -
