和 6 视觉 程序 B-83304CM/04

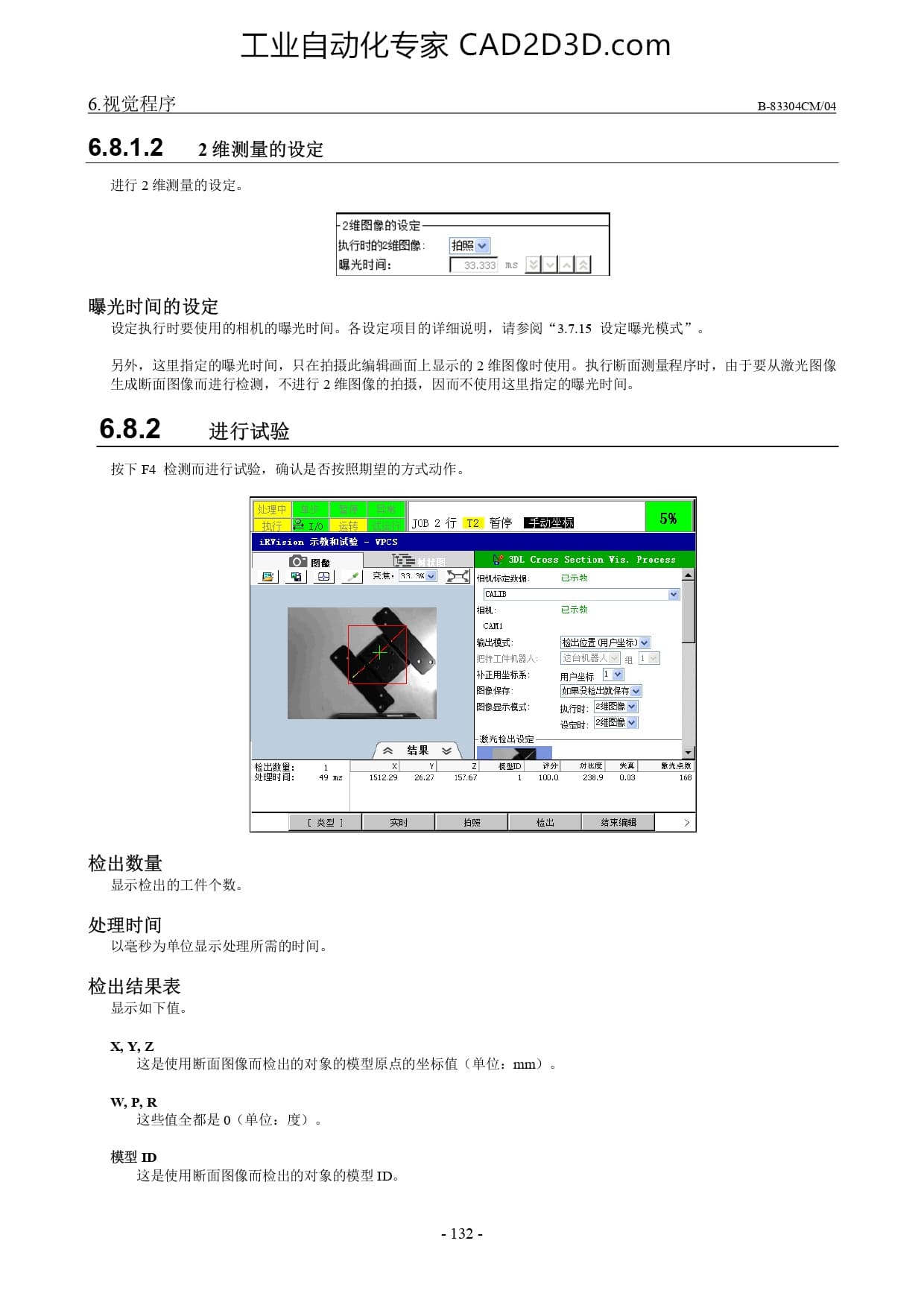

6.8.1.2 2 维 测量 的 设 定
进行 2 维 测量 的 设
2 维 图 像 的 设 定
执行 时 的 2 维 图 像 : 拍照 法
曝光 时 间 : [ 3533 n
曝光 时 间 的 设 定
设 定 执行 时 要 使 用 的 相机 的 曝光 时 间 。 各 设 定 项 目的 详细 说 明 ， 请 参阅 “3.7.15 设 定 曝光 模式 ”。
另外 ， 这 里 指定 的 曝光 时 间 ， 只 在 拍摄 此 编辑 画面 上 显示 的 2 维 图 像 时 使 用 。 执 行 断 面 测量 程序 时 ， 由 于 要 从 激光 图 像
生成 断面 图 像 而 进行 检测 ， 不 进行 2 维 图 像 的 拍摄 ， 因 而 不 使 用 这 里 指定 的 曝光 时 间 。
6.8.2 进行 试验
按 下 F4 检测 而 进行 试验 ， 确 认 是 否 按照 期 望 的 方式 动作 。
JIB 2 {7 T2 i EERESR
3DL Cross Section Wis，Process
工人 ni 中
下 用 业 标 系
加 要 保存
国 Ra 本 执行
et [28ER |
S ki
/a #R ¥\ -
RaEnE: 1 v T muD A WEE] RA] EREE
处 理 时 间 : 9 1512.29 26.27 157.67 1 100 238.9 00 168
[类 型 1 3 L Hidi SR >
检 出 数量
显示 检 出 的 工件 个 数 。
处 理 时 间
以 毫秒 为 单位 显
检 出 结果 表
显示 如 下 值 。
处 理 所 需 的 时 间 。
XY,z
这 是 使 用 断面 图 像 而 检 出 的 对 象 的 模型 原点 的 坐标 值 〔 单 位: mm) 。
W,P,R
这 些 值 全 都 是 0 单位: 度 ) 。
模型 ID
这 是 使 用 断面 图 像 而 检 出 的 对 象 的 模型 ID。
