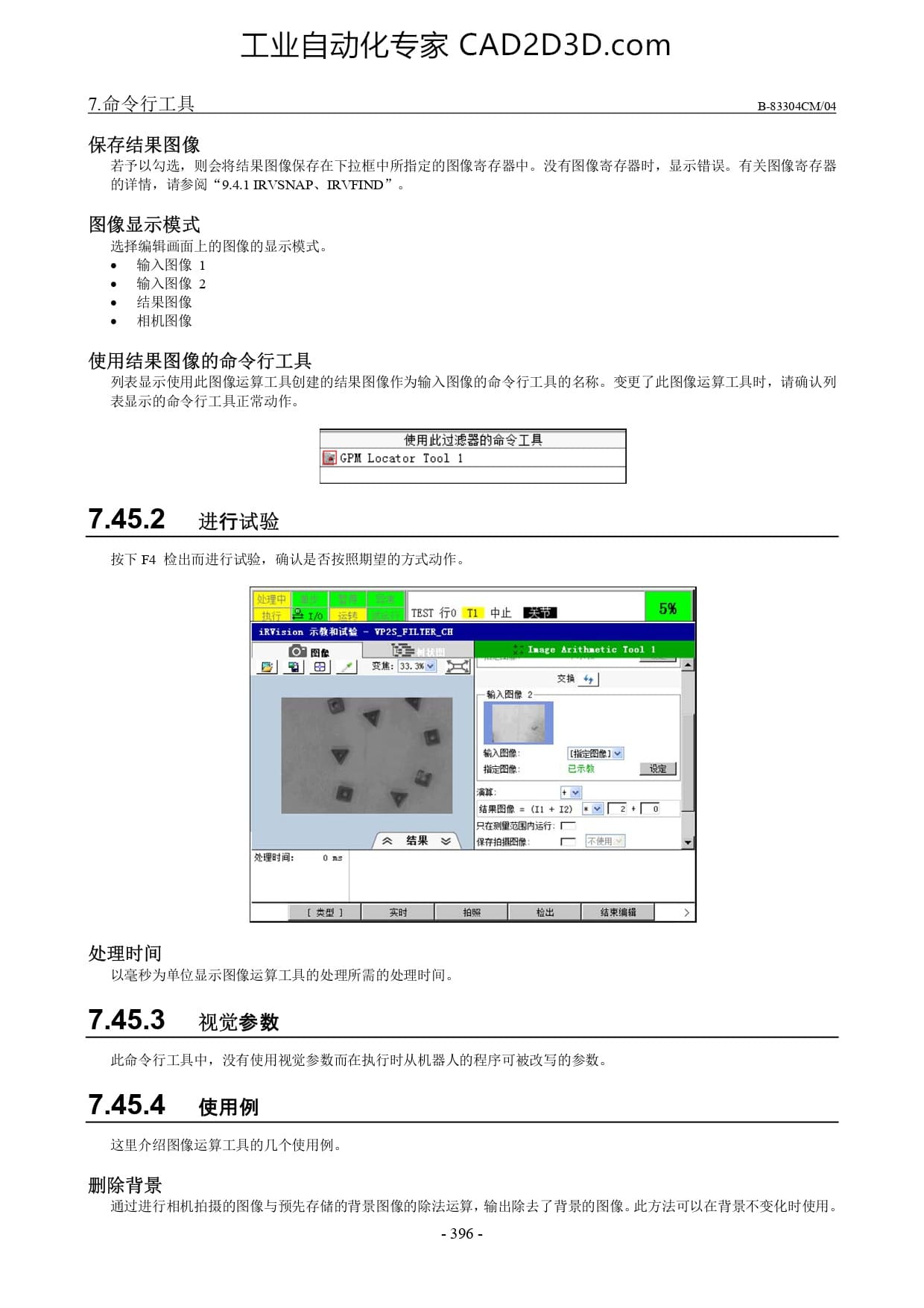

7. 命 令 行 工 具 B-83304CM/04
保存 结果 图 像
若 予 以 勾 选 ， 则 会 将 结果 图 像 保存 在 下 拉 框 中 所 指定 的 图 像 寄存 器 中 。 没 有 图 像 寄存 器 时 ， 显 示 错 误 。 有 关 图 像 寄存 器
的 详情 ， 请 参阅 “9.4.1 RVSNAP、IRVYFIND”-
图 像 显 示 模 式
选择 编辑 画面 上 的 图 像 的 显示 模式 。
输入 图 像 1
输入 图 像 2
结果 图 像
相机 图 像
使 用 结果 图 像 的 命令 行 工具
列表 显示 使 用 此 图 像 运算 工具 创建 的 结果 图 像 作为 输入 图 像 的 命令 行 工具 的 名 称 。 变 更 了 此 图 像 运算 工具 时 ， 请 确认 列
表 显示 的 命令 行 工具 正常 动作 。
使 用 此 过 滤器 的 命令 工具
国 cPN Locator Tool 1
7.45.2 ”进行 试验
按 下 F4 检 出 而 进行 试验 ， 确 认 是 否 按照 期 望 的 方式 动作 。
ET
[oTTY
Bl w8 -
结果 图 像 = (II + I2) 上 辣 太 2 + 站 5
在 全 国内 运行 关
R — [Fn
处 理 时 间
以 毫秒 为 单位 显示 图 像 运算 工具 的 处 理 所 需 的 处 理 时 间 。
7.45.3 ”视觉 参数
此 命令 行 工具 中 ， 没 有 使 用 视觉 参数 而 在 执行 时 从 机 器 人 的 程序 可 被 改写 的 参数 。
7.45.4 ”使 用 例
这 里 介绍 图 像 运算 工具 的 几 个 使 用 例 。
删除 背景
通过 进行 相机 拍摄 的 图 像 与 预先 存储 的 背景 图 像 的 除法 运算 , 输出 除去 了 背景 的 图 像 。 此 方法 可 以 在 背景 不 变化 时 使 用 。
-396 -
