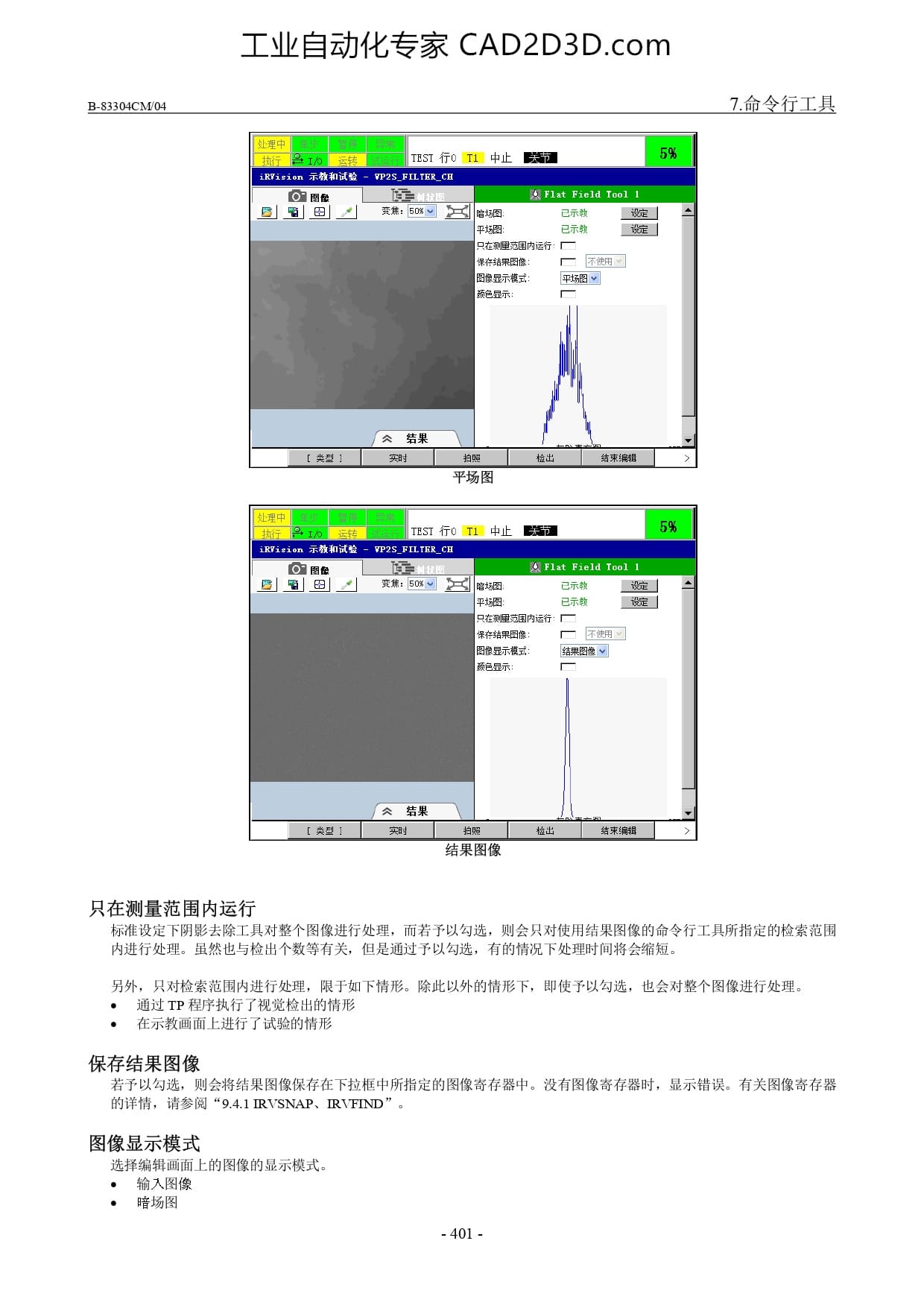

阴影去除工具
工业 自动 化 专家 CAD2D3D.com
B-§3304CM04 7. 命 令 行 工具
TEST 70 TL b
L
保存 结果 国 像
图 像 显示 模 忒
[as
平 场 图
TEST 70 TL 中 上
只 在 测量 范围 内 运行
标准 设 定 下 阴影 去 除 工具 对 整个 图 像 进行 处 理 ， 而 若 予以 勾 选 ， 则 会 只 对 使 用 结果 图 像 的 命令 行 工具 所 指定 的 检索 范围
内 进行 处 理 。 虽 然 也 与 检 出 个 数 等 有 关 ， 但 是 通过 子 以 勾 选 ， 有 的 情况 下 处 理 时 间 将 会 缩短 。
另外 ， 只 对 检索 范围 内 进行 处 理 ， 限 于 如 下 情形 。 除 此 以 外 的 情形 下 ， 即 使 子 以 勾 选 ， 也 会 对 整个 图 像 进行 处 理 。
。 ”通过 TP 程序 执行 了 视觉 检 出 的 情形
。 在 示 教 画面 上 进行 了 试验 的 情形
保存 结果 图 像
若 予 以 勾 选 ， 则 会 将 结果 图 像 保存 在 下 拉 框 中 所 指定 的 图 像 寄存 器 中 。 没 有 图 像 寄存 器 时 ， 显 示 错 误 。 有 关 图 像 寄存 器
的 详情 ， 请 参阅 “9.4.1 及 VSNAP、IRVFIND”。
图 像 显示 模 式
选择 编辑 画面 上 的 图 像 的 显示 模式 。
。 答 入 图 像
o R
-401 -
