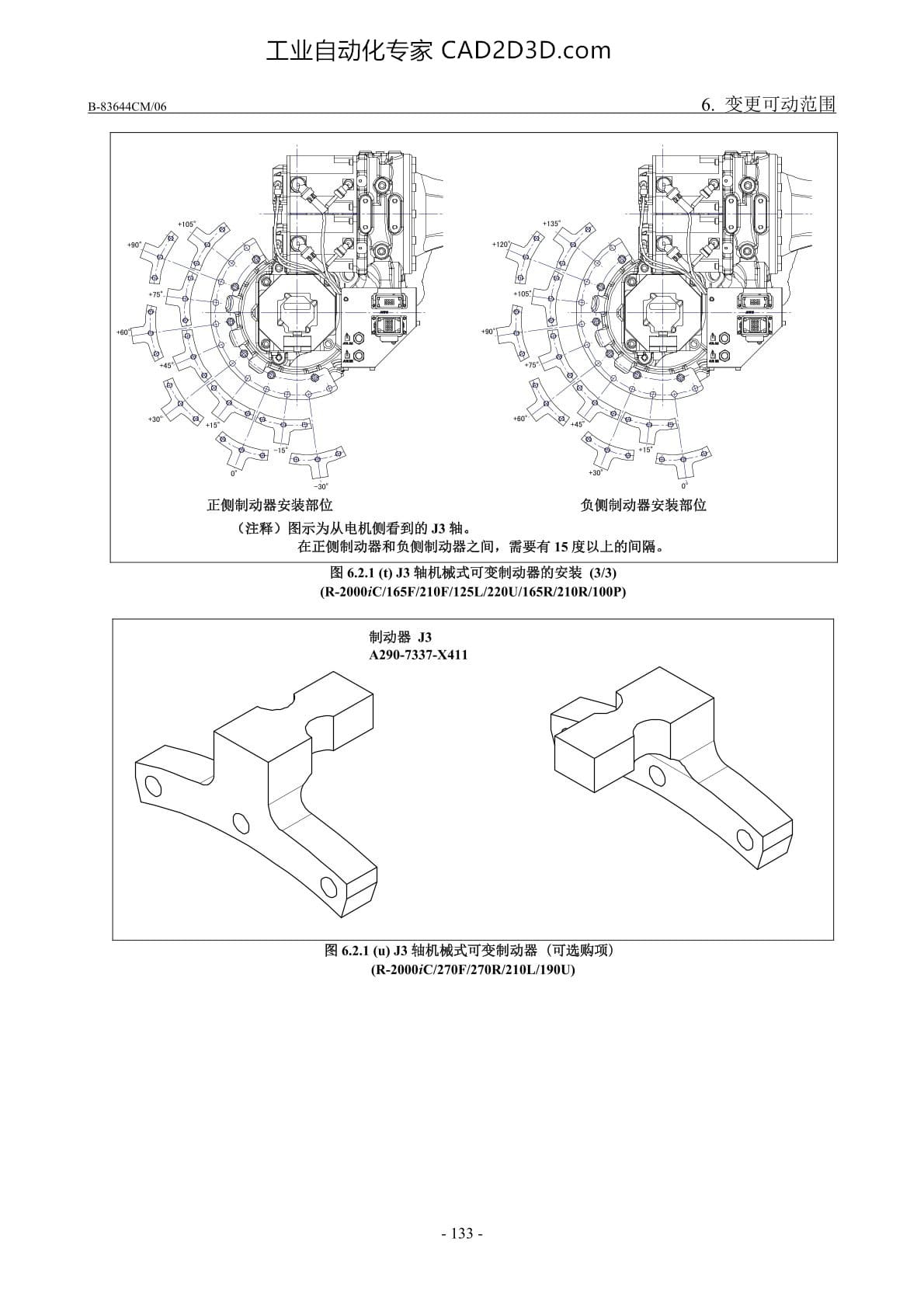

J3轴机械式可变制动器
B-83644CM/06
工业 自动 化 专家 CAD2D3D.com
正 侧 制动器 安装 部 位 负 全 制动器 安装 部 位
《注释 ) 图 示 为 从 电机 侧 看 到 的 J3 轴 。
在 正 侧 制动器 和 负 侧 制动器 之 间 ， 需 要 有 15 度 以 上 的 间隔 。
图 6.2.1 (0 J3 轴 机 械 式 可 变 制动器 的 安装 (3/3)
(R-2000iC/165F/210F/125L/220U/165R/210R/100P)
<> 3
制动器 93
A290-7337-X411
b
E 一
%
P
6.2.1 (ob) J3 轴 机 械 式 可 变 制动器 〈 可 选 购 项 )
(R-2000iC/270F/270R/210L/190U)
-133 -
