B-§3304CMI04 3. 基 本 操作
4
5
要 完成 复线 的 设 定 ， 按 下 F4 确定 。
要 中 止 复线 的 设 定 ， 按 下 F5 取消 。

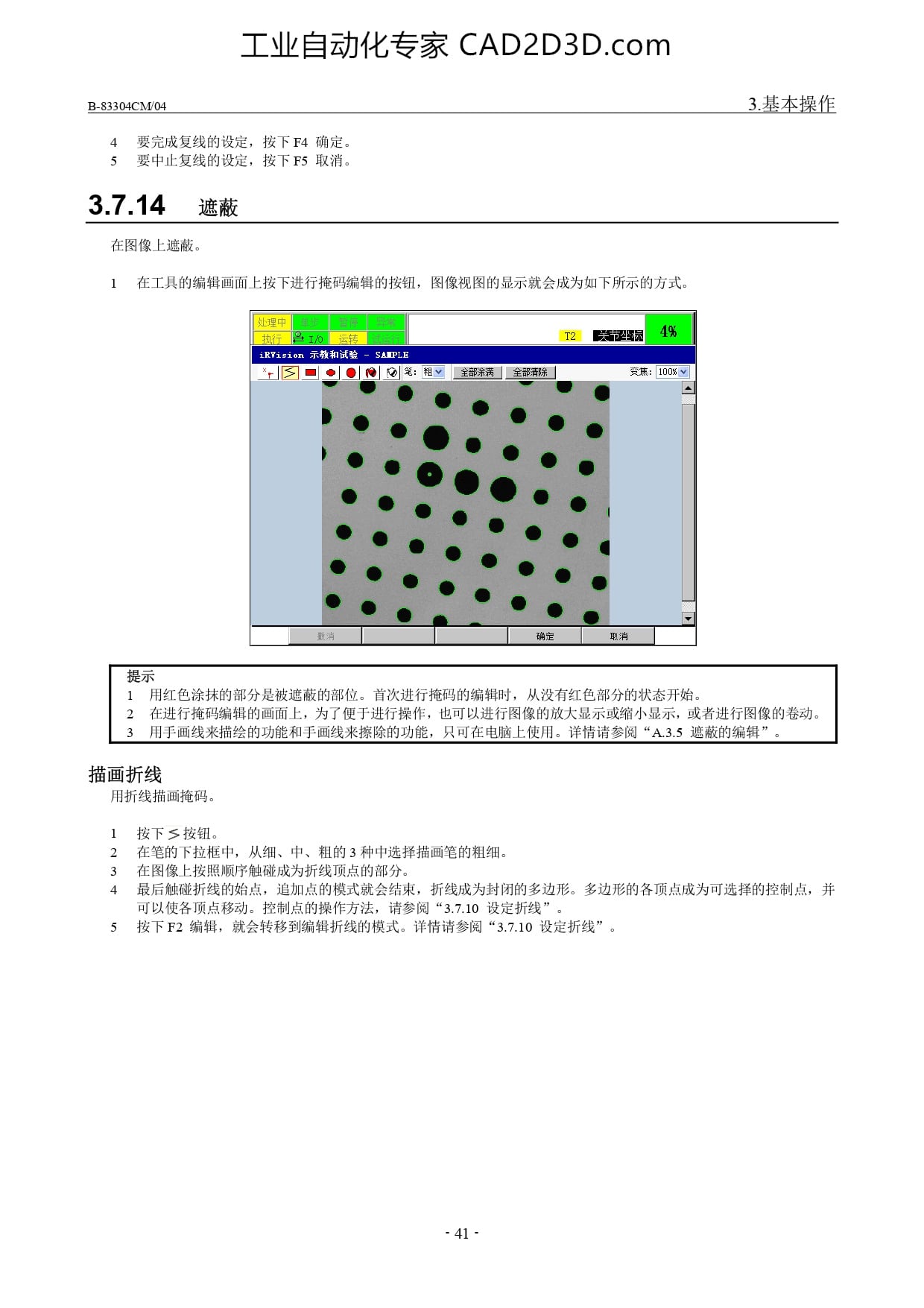

3.7.14 ”遮蔽
在 图 像 上 遮 藤 。
1
在 工具 的 编辑 画面 上 按 下 进行 掩 码 编辑 的 按钮 ， 图 像 视 图 的 显示 就 会 成 为 如 下 所 示 的 方式 。
试验 - SaapLE
EDITJIIEIEEIETEEIESEET
提示
1 用 红色 涂抹 的 部 分 是 被 记 蔽 的 部 位 。 首 次 进行 掩 码 的 编辑 时 ， 从 没有 红色 部 分 的 状态 开始 。
2 在 进行 掩 码 编辑 的 画面 上 ， 为 了 便于 进行 操作 ， 也 可 以 进行 图 像 的 放 缩小 显示 ,， 或 者 进行 图 像 的 卷 动 。
3_ 用 手 画 线 来 描绘 的 功能 和 手 画 线 来 氛 除 的 功能 ， 只 可 在 电脑 上 使 用 。 详 |
描画 折线
用 折线 描画 掩 码 。
1 按 下 三 按钮 。
2 在 笔 的 下 拉 框 中 ， 从 细 、 中 、 粗 的 3 种 中 选择 描画 笔 的 粗细 。
3 ”在 图 像 上 按照 顺序 触 碰 成 为 折线 顶点 的 部 分 。
4 ”最 后 触 碰 折 线 的 始点 ， 追 加 点 的 模式 就 会 结束 ， 折 线 成 为 封闭 的 多 边 形 。 多 边 形 的 各 顶点 成 为 可 选择 的 控制 点 ， 并
可 以 使 各 顶点 移动 。 控 制 点 的 操作 方法 ， 请 参阅 “3.7.10 设 定 折线 ”。
按 下 F2 编辑 ， 就 会 转移 到 编辑 折线 的 模式 。 详 情 请 参阅 “3.7.10 设 定 折线 ”。
]
