钢带等速往复直线运动机构
钢 带 等 速 往复 直线 运动 机 构
T-=3~4ec/l0gmm

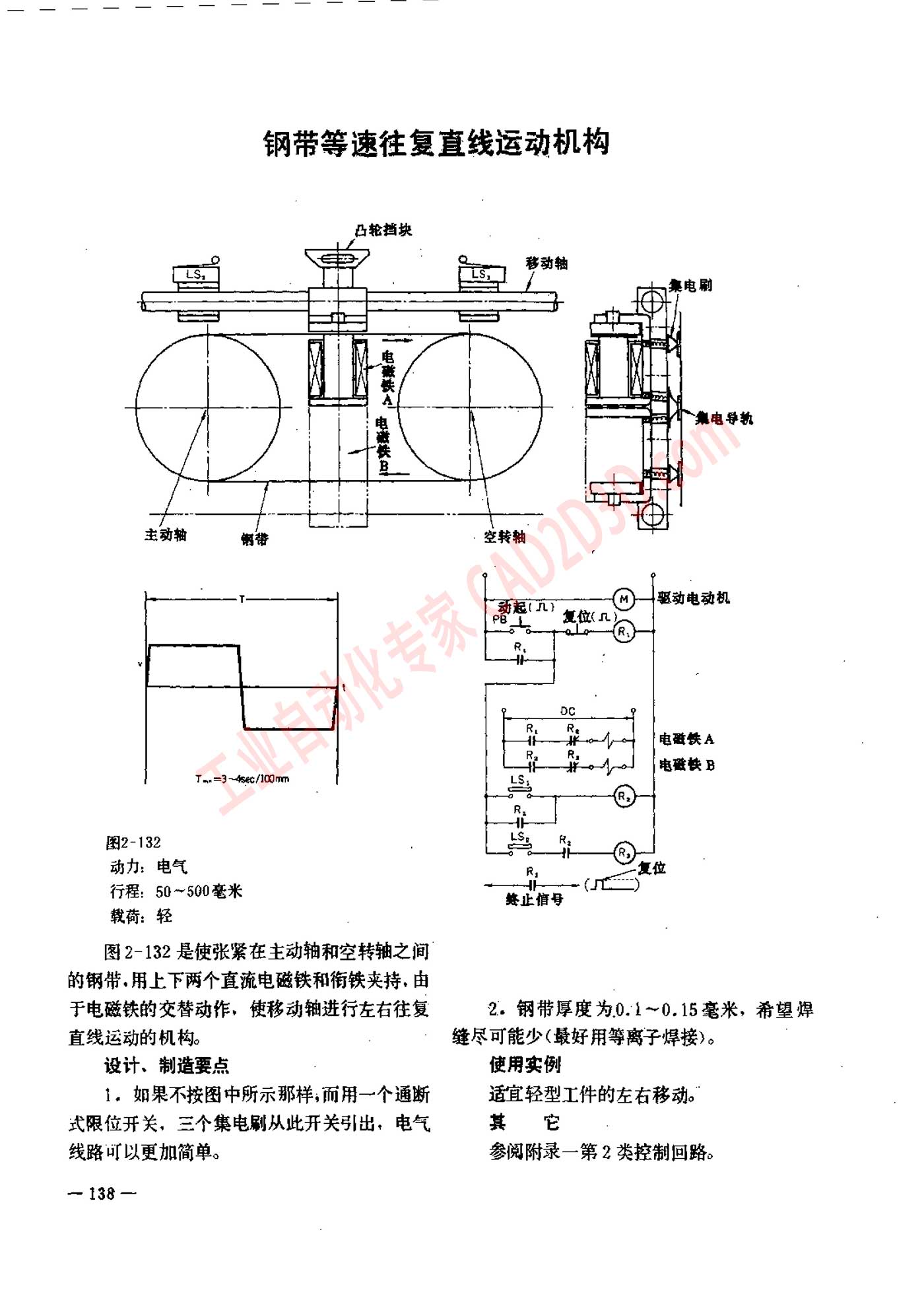

图 2-132
动力 ， 电 气
行程 ，50 一 500 毫米
载荷 ， 轻
2-132 是 使 张 紧 在 主动 轴 和 空转 轴 之 问
的 钢 带 ,用 上 下 两 个 直流 电磁 铁 和 &
于 电磁 铁 的 交替 动作 ， 使 移动 轴 进 行 左右 往复 2。 钢 带 逐 度 为 0.1~0.15 毫 米 ， 希望 焊
直线 运动 的 机 构 。 终 尽 可 能 少 (最 好 用 等 离子 焊接 ) 。
设计 、 制 造 要 点 使 用 实例
1。 如果 不 按 图 中 所 示 那 样 , 而 用 一 个 通 断 适宜 轻型 工件 的 左右 移动 。
式 限 位 开关 ， 三 个 集 电 刷 从 此 开关 引出 ， 电 气 X €
线路 可 以 更 加 简单 。 参阅 附录 一 第 2 类 控制 回路 。
一 138 一
